Ein Dübel für ein Regal, eine Schraube für den Hängeschrank oder eine Bohrung für die Gardinenstange wirken wie kleine Arbeiten. In einer Wand können jedoch Stromleitungen, Wasserrohre, Heizungsleitungen, Bewehrungsstahl und Holzständer verborgen sein. Wird eine elektrische Leitung getroffen, drohen nicht nur ein defekter Stromkreis und eine kostspielige Reparatur. Ein Stromschlag, Lichtbogen oder Schwelbrand kann Menschen und Gebäude gefährden. Deshalb beginnt sicheres Bohren nicht mit der Auswahl des Bohrers, sondern mit der Suche nach verborgenen Installationen.
Stromleitungen lassen sich nicht allein anhand von Steckdosen und Schaltern zuverlässig lokalisieren. In fachgerecht geplanten Wohngebäuden werden Leitungen zwar in festgelegten Installationszonen geführt. Altbauten, nachträgliche Umbauten, ungewöhnliche Leitungswege und nicht normgerecht ausgeführte Arbeiten machen aus diesen Zonen aber keine Garantie. Auch ein elektronisches Ortungsgerät ist kein Röntgenblick: Feuchtigkeit, metallische Baustoffe, Abschirmungen, eine geringe Netzspannung am gesuchten Leiter oder eine falsche Handhabung können das Ergebnis beeinflussen.
Die sicherste Vorgehensweise kombiniert deshalb mehrere Hinweise. Bauunterlagen und sichtbare Anschlusspunkte liefern eine erste Orientierung, Installationszonen grenzen kritische Flächen ein, ein geeignetes Ortungsgerät prüft die geplante Bohrstelle aus mehreren Richtungen. Bleibt ein Ergebnis unklar, wird nicht gebohrt. Vor allem in der Nähe von Verteilungen, Steckdosen, Schaltern, Küchen- und Badanschlüssen ist fachliche Prüfung die richtige Konsequenz.
Warum müssen Stromleitungen vor jeder Bohrung gesucht werden?
Eine angebohrte Leitung kann verschiedene Schadensbilder verursachen. Der Bohrer kann nur die äußere Isolierung verletzen, einen einzelnen Leiter beschädigen oder mehrere Leiter miteinander verbinden. Ein sofort ausgelöster Leitungsschutzschalter oder Fehlerstromschutzschalter ist daher kein Beweis dafür, dass kein weiterer Schaden besteht. Umgekehrt kann eine Beschädigung zunächst unbemerkt bleiben und später durch Erwärmung, Feuchtigkeit oder mechanische Belastung auffallen.
Zusätzlich hängt die zulässige Bohrmethode vom Wandaufbau ab. Massivwand, Stahlbeton, Trockenbau und mehrschalige Konstruktionen reagieren unterschiedlich. Vor schweren Befestigungen ist außerdem zu klären, ob die Wand statisch relevant ist; der Beitrag zum Erkennen einer tragenden Wand erläutert die wichtigsten Indizien und Grenzen. Bei Beton kommt hinzu, dass Ortungsgeräte Bewehrungsstahl anzeigen können. Für den eigentlichen Arbeitsgang gelten dann die Hinweise zum Bohren in Stahlbeton.
Wo verlaufen elektrische Leitungen normalerweise?
Die DIN 18015-3:2016-09 ist nach Angaben von DIN Media weiterhin die aktuelle Norm für Leitungsführung und Anordnung elektrischer Betriebsmittel in Wohngebäuden. Ihr Zweck besteht darin, unsichtbar verlegte Leitungen auf definierte Zonen zu beschränken und so das Risiko späterer Beschädigungen zu senken. Die Fachinitiative ELEKTRO+ fasst die praktische Grundregel zusammen: Unter Putz oder hinter Verkleidungen werden Leitungen in Wänden waagerecht oder senkrecht geführt.
Schalter und Steckdosen sind wichtige Anhaltspunkte

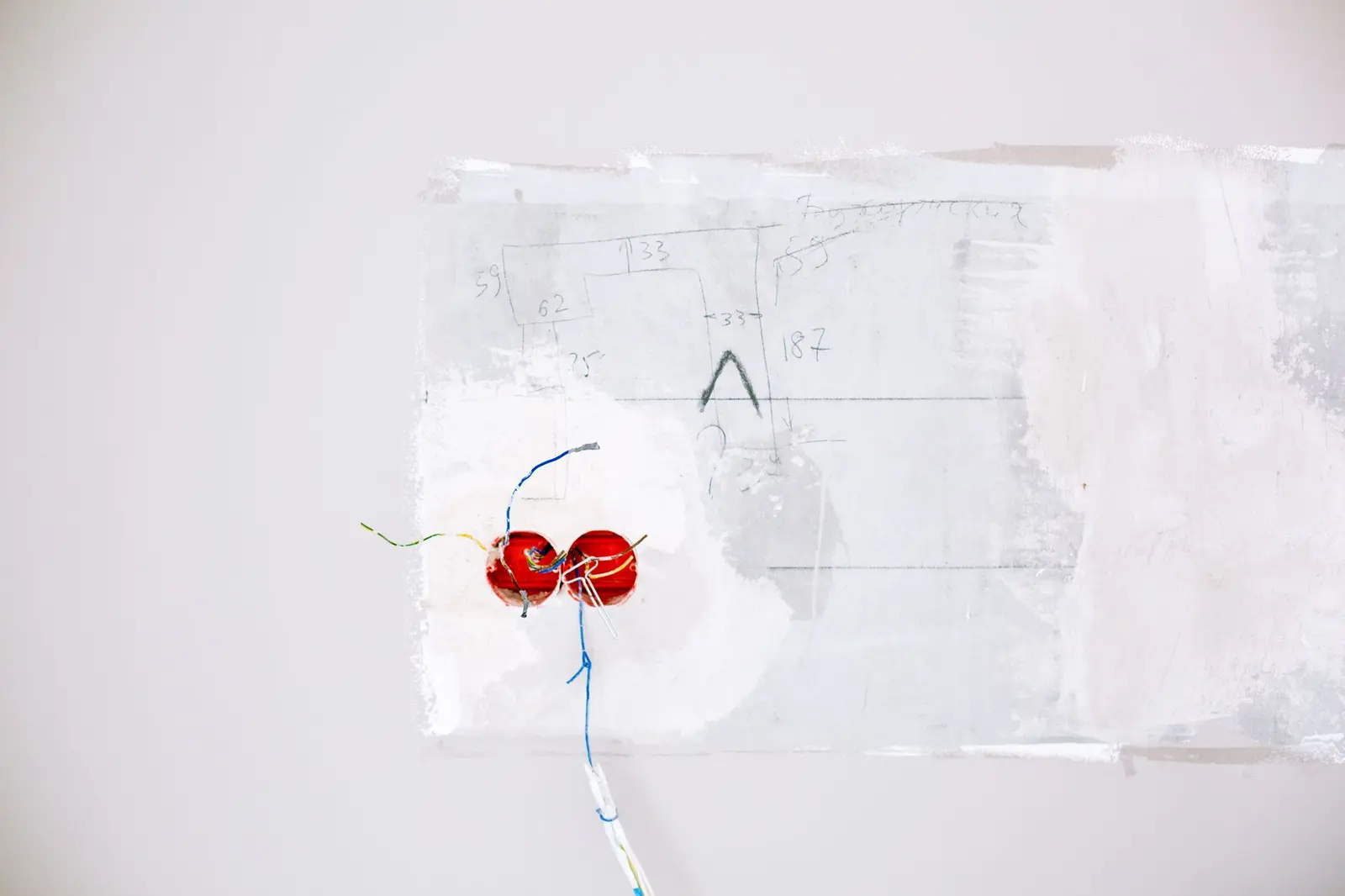

Von Steckdosen, Schaltern, Wand- und Deckenauslässen sowie Verteilerdosen können Leitungen senkrecht nach oben oder unten und innerhalb waagerechter Zonen weitergeführt sein. Eine diagonal gedachte Abkürzung zwischen zwei Anschlusspunkten ist bei einer normgerechten Installation nicht vorgesehen. Trotzdem darf aus der Position einer einzelnen Steckdose kein sicherer Leitungskorridor abgeleitet werden. Mehrere Stromkreise können zusammenlaufen, ein Anschluss kann versetzt worden sein und ältere Gebäude können anderen Ausführungsständen folgen.
Installationszonen sind Orientierung, keine Freigabe zum Bohren
In typischen Wohnräumen liegen waagerechte Installationszonen nahe Decke und Fußboden; senkrechte Zonen befinden sich unter anderem in der Nähe von Raumecken, Türen und Fenstern. In Küchen, Arbeitsbereichen und Räumen mit besonderen Anschlusshöhen können zusätzliche Zonen relevant sein. Exakte Maße sollten aus aktuellen Planungsunterlagen oder einer fachlichen Darstellung zur Norm übernommen werden. Für die konkrete Bohrstelle ist entscheidend: Außerhalb einer erwartbaren Zone sinkt das Risiko, es verschwindet aber nicht.
Besondere Vorsicht gilt in Bad und Küche. Dort verlaufen neben elektrischen Leitungen oft Wasser- und Heizungsrohre. Fliesen erschweren manche Messungen zusätzlich und verlangen eine angepasste Bohrtechnik. Der Ratgeber zur Auswahl und Verwendung von Fliesenbohrern behandelt den materialgerechten Arbeitsgang, ersetzt aber nicht die Leitungssuche.
Welche Geräte eignen sich zum Finden von Stromleitungen?
Für Heimwerkerarbeiten kommen einfache Wechselspannungsdetektoren und vielseitigere Wandscanner infrage. Ein reiner Leitungssucher reagiert auf elektrische Wechselfelder stromführender Leitungen. Multidetektoren können je nach Modell zusätzlich magnetische und nichtmagnetische Metalle sowie Holzunterkonstruktionen erfassen. Hochwertige Geräte nutzen mehrere Sensorprinzipien, doch auch sie müssen innerhalb der in der Bedienungsanleitung genannten Grenzen eingesetzt werden.
Wechselspannungsdetektoren erkennen nicht jede Leitung
Die Erkennung einer stromführenden Leitung setzt ein ausreichend messbares elektrisches Feld voraus. Abgeschirmte Kabel, tiefe Leitungen, ungünstige Erdungsverhältnisse, feuchte Wände oder mehrphasige Leitungen können die Anzeige beeinträchtigen. Auch eine abgeschaltete Leitung kann von der Wechselspannungsfunktion nicht zuverlässig erkannt werden. Deshalb wird die Stelle zunächst entsprechend der Geräteanleitung untersucht; vor dem Bohren wird der betroffene Stromkreis anschließend abgeschaltet. Der Hersteller Bosch Professional weist bei einem aktuellen Multidetektor ausdrücklich auf solche Einflussfaktoren und auf die Notwendigkeit einer Kreuzmessung hin.
Multidetektoren suchen auch Metall und Unterkonstruktionen
Eine Metallanzeige kann auf Kupferleitungen, Stahlrohre, Schrauben, Profile oder Bewehrung reagieren. Das erhöht die Sicherheit, erlaubt aber nicht automatisch eine eindeutige Zuordnung. Ein breiter oder durchgehender Ausschlag kann bei Stahlbeton von der Bewehrung stammen. In Trockenbauwänden hilft die Holzerkennung, Ständer zu lokalisieren, während Metallprofile ebenfalls erkannt werden können. Das Display oder die Leuchtringe eines Geräts müssen daher als Warnsignal interpretiert werden, nicht als Beweis für eine bestimmte Leitungsart.
Wie wird eine Bohrstelle Schritt für Schritt geprüft?
Eine belastbare Prüfung entsteht durch eine feste Reihenfolge. Einzelne schnelle Messungen sind fehleranfällig, besonders wenn das Gerät schräg gehalten oder nur aus einer Richtung über die Wand bewegt wird.
1. Wandaufbau und Anschlusspunkte erfassen
Zuerst werden Sicherungs- und Installationspläne, Fotos aus der Bauphase und sichtbare Anschlusspunkte geprüft. Steckdosen, Schalter, Leuchtenauslässe, Verteiler, Heizkörper, Armaturen und Rohranschlüsse werden in die Betrachtung einbezogen. Ein geplanter Bohrpunkt direkt oberhalb, unterhalb oder seitlich auf gleicher Höhe eines Anschlusses ist grundsätzlich verdächtig.
2. Ortungsgerät vorbereiten
Die Batterie muss ausreichend geladen sein. Schmuck, Uhren und elektronische Geräte in unmittelbarer Nähe können Messungen beeinflussen und werden nach Herstellerhinweis entfernt oder ausgeschaltet. Die Wandoberfläche sollte trocken sein. Das Gerät wird flach mit vollständigem Kontakt angesetzt und nur am vorgesehenen Griffbereich gehalten. Modelle mit manueller Kalibrierung werden auf einer vermutlich freien Stelle kalibriert; Geräte mit automatischer Kalibrierung dürfen während des Starts nicht über einem Objekt stehen, sofern die Anleitung nichts anderes vorgibt.
3. Eine größere Fläche langsam abfahren
Nicht nur der Punkt unter dem Bohrer, sondern ein deutlich größeres Umfeld wird untersucht. Das Gerät bewegt sich langsam und geradlinig über die Wand. Nach einem Signal wird die Messung aus der Gegenrichtung wiederholt. Anschließend folgt eine Kreuzmessung von oben nach unten. Die Ränder der erkannten Zone werden mit Bleistift markiert. Widersprechen sich die Durchgänge, gilt die Stelle als nicht freigegeben.
4. Unterschiedliche Messmodi vergleichen
Bei einem Multidetektor werden die vorgesehenen Modi für stromführende Leitungen, Metall und gegebenenfalls Holz verglichen. Ein Warnsignal in nur einem Modus wird nicht ignoriert. Bei Baustoffen mit Metallanteilen oder bei stark wechselnden Messwerten ist eine eindeutige Interpretation oft nicht möglich. Dann ist eine andere Befestigungsstelle oder eine Prüfung durch einen Fachbetrieb die sichere Lösung.
5. Stromkreis abschalten und Bohrtiefe begrenzen
Nach abgeschlossener Ortung wird der betroffene Stromkreis abgeschaltet und gegen unbeabsichtigtes Wiedereinschalten gesichert. Welche Sicherung zuständig ist, darf nicht geraten werden. Eine fachgerechte Spannungsprüfung gehört in die Hände einer elektrotechnisch qualifizierten Person. Zusätzlich wird die Bohrtiefe auf das für Dübel und Befestigung notwendige Maß begrenzt. Ein Tiefenanschlag verhindert, dass unnötig tief in unbekannte Bauteilschichten gebohrt wird.
Welche typischen Fehler machen die Leitungssuche unsicher?
Der häufigste Fehler ist absolutes Vertrauen in nur eine Informationsquelle. Eine freie Anzeige am Ortungsgerät bedeutet nicht automatisch, dass die Wand leer ist. Ebenso wenig beweist eine vermeintlich freie Fläche außerhalb der Installationszonen, dass dort nie nachträglich eine Leitung verlegt wurde. In Gebäuden ohne verlässliche Dokumentation muss mit abweichenden Verläufen gerechnet werden.
Problematisch sind außerdem schnelle Bewegungen, ein schräg gehaltenes Gerät, Messungen nur aus einer Richtung und eine Kalibrierung direkt über Metall oder einer Leitung. Auch einfache berührungslose Spannungsprüfer sind kein Ersatz für einen Wandscanner und keine geeigneten Geräte zum Feststellen der Spannungsfreiheit. Arbeiten an Steckdosen oder elektrischen Installationen gehen über das Bohren hinaus. Der vorhandene Beitrag zum Anschließen einer Steckdose verdeutlicht den technischen Kontext; solche Arbeiten dürfen nur im Rahmen der geltenden elektrotechnischen Regeln und erforderlichen Qualifikation ausgeführt werden.
Was ist zu tun, wenn eine Stromleitung angebohrt wurde?
Bei einem Knall, Funken, Brandgeruch, Stromausfall oder Verdacht auf Leitungskontakt wird die Arbeit sofort beendet. Metallische Teile des Werkzeugs, der Bohrer und die Schadstelle dürfen nicht berührt werden. Soweit gefahrlos möglich, wird die Stromversorgung am zuständigen Schutzorgan oder am Hauptschalter unterbrochen. Der Bereich bleibt abgesperrt, bis ein Elektrofachbetrieb die Leitung geprüft und fachgerecht repariert hat. Eine ausgelöste Sicherung darf nicht einfach wieder eingeschaltet werden.
Nach einem Stromunfall steht der Eigenschutz an erster Stelle. Die Stromzufuhr muss unterbrochen sein, bevor eine betroffene Person berührt wird. Bei Bewusstlosigkeit, Atemstörung, Verbrennungen oder anderen akuten Beschwerden ist der Notruf 112 erforderlich. Die Deutsche Gesetzliche Unfallversicherung verlangt in ihrer Anleitung zur Ersten Hilfe bei Elektrounfällen die Kontrolle von Bewusstsein und Atmung sowie eine ärztliche Behandlung. Auch vermeintlich leichte Ereignisse sollten deshalb nicht bagatellisiert werden.
Welche Leitungssucher können die Prüfung unterstützen?
Ein Ortungsgerät ist bei regelmäßigem Bohren eine sinnvolle Ergänzung, sofern seine Bedienungsanleitung beachtet und das Ergebnis nicht als alleinige Sicherheitsfreigabe verstanden wird. Der Amazon-Hub für baufrage.net hat für die Suchanfrage „Leitungssucher“ die folgenden zwei Modelle mit der vorgesehenen Partner-ID geliefert.
Bosch Leitungssuchgerät Truvo der 2. Generation
Das Gerät ist laut den vom Amazon-Hub gelieferten Produktdaten für das Orten von stromführenden Kabeln und Metall ausgelegt und kalibriert sich beim Ansetzen an die Wand automatisch.
HANMATEK SF1 Wandscanner
Nach den gelieferten Produktdaten besitzt das Modell Modi zur Erkennung von Metall, Holz und Wechselstromleitungen sowie eine Anzeige für Signalstärke und Mittelpunkt.
Fazit: Mehrere Prüfungen sind sicherer als ein einzelnes Signal
Stromleitungen in der Wand lassen sich am zuverlässigsten durch das Zusammenspiel aus Dokumentation, sichtbaren Anschlusspunkten, Installationszonen und sorgfältiger elektronischer Ortung eingrenzen. Keine dieser Methoden ist für sich allein fehlerfrei. Besonders in Altbauten und nach Umbauten kann der tatsächliche Leitungsverlauf von den erwartbaren Zonen abweichen. Auch Wandscanner haben physikalische Grenzen und reagieren abhängig von Baustoff, Leitungstiefe, Feuchtigkeit, Erdung und Bedienung.
Eine Bohrstelle gilt deshalb nur dann als vertretbar, wenn alle Hinweise zusammenpassen und die Messung aus mehreren Richtungen ein klares Ergebnis liefert. Bei widersprüchlichen Signalen, unbekanntem Wandaufbau oder einer Stelle nahe elektrischen und sanitären Anschlüssen wird die Position geändert oder ein Fachbetrieb hinzugezogen. Nach der Ortung wird der zugehörige Stromkreis abgeschaltet und die Bohrtiefe begrenzt. Diese wenigen zusätzlichen Schritte stehen in keinem Verhältnis zu den möglichen Folgen einer beschädigten Leitung.
Häufige Fragen zu Stromleitungen in der Wand
Kann ein Smartphone Stromleitungen erkennen?
Ein Smartphone ist kein verlässlicher Leitungssucher. Magnetometer-Apps können höchstens starke Veränderungen eines Magnetfelds anzeigen, unterscheiden aber nicht sicher zwischen Leitung, Schraube, Metallprofil und Bewehrung. Für eine Bohrentscheidung ist ein dafür vorgesehenes Ortungsgerät erforderlich.
Wie genau arbeitet ein Leitungssucher?
Die Genauigkeit hängt vom Modell, Sensorprinzip, Wandmaterial, der Tiefe und Art des Objekts sowie von den Umgebungsbedingungen ab. Hersteller nennen modellbezogene maximale Ortungstiefen, die unter günstigen Bedingungen gelten. Die erkannte Zone sollte aus mehreren Richtungen bestimmt und mit Sicherheitsabstand gemieden werden.
Verlaufen Stromleitungen immer senkrecht und waagerecht?
Bei normgerechter Leitungsführung in Wohngebäuden werden unsichtbare Leitungen in definierten Zonen und grundsätzlich senkrecht oder waagerecht geführt. In älteren, umgebauten oder unsachgemäß installierten Gebäuden sind Abweichungen möglich. Die Regel ersetzt daher keine Messung.
Reicht es, vor dem Bohren die Sicherung auszuschalten?
Das Abschalten reduziert die elektrische Gefahr, verhindert aber keinen mechanischen Leitungsschaden. Außerdem kann eine abgeschaltete Leitung von der Wechselspannungsfunktion eines Ortungsgeräts nicht mehr erkannt werden. Deshalb erfolgt zuerst die Ortung nach Geräteanleitung und anschließend das sichere Abschalten des eindeutig zugeordneten Stromkreises.
Erkennt ein Wandscanner auch Wasserrohre?
Das ist modellabhängig. Metallrohre können im Metallmodus auffallen, Kunststoffrohre dagegen häufig nicht. Wasser, feuchte Baustoffe und Verbundrohre können Messergebnisse zusätzlich beeinflussen. In Küche und Bad sind deshalb Installationspläne und eine fachliche Prüfung besonders wichtig.
Was bedeutet ein breiter Ausschlag über einer Wandfläche?
Ein großflächiger Ausschlag kann durch Bewehrung, Metallprofile, feuchte Baustoffe oder ungünstige Erdungsverhältnisse entstehen. Er darf nicht als exakter Leitungsverlauf interpretiert werden. Bleibt die Ursache nach Wiederholungs- und Kreuzmessungen unklar, wird an dieser Stelle nicht gebohrt.
