Ein Bewegungsmelder ist eine praktische Lösung, um Sicherheit und Komfort in Ihrem Zuhause zu erhöhen. Ob im Eingangsbereich, in der Garage oder in Fluren – die automatische Beleuchtung sorgt nicht nur für mehr Sicherheit, sondern auch für Energieeffizienz.
In diesem Artikel zeigen wir Ihnen, wie Sie einen Bewegungsmelder fachgerecht anschließen. Dabei gehen wir auf die notwendigen Sicherheitsstandards ein und erklären, worauf Sie bei der Installation achten sollten. Egal, ob Sie ein Smart Home-System nutzen oder eine einfache Lösung suchen – unsere Anleitung hilft Ihnen Schritt für Schritt.
Die Installation ist sowohl für Innen- als auch Außenbereiche geeignet. Mit den richtigen Fachkenntnissen und unserer Anleitung können Sie die Sicherheit Ihres Zuhauses effektiv erhöhen. Weitere Tipps zum Einbruchschutz finden Sie hier.
Einführung: Was ist ein Bewegungsmelder und wofür wird er verwendet?
Moderne Technologie ermöglicht es, Bewegungen präzise zu erfassen. Ein Bewegungsmelder nutzt die sogenannte PIR-Technologie (Passive Infrarot), um Wärmeveränderungen in seiner Umgebung zu erkennen. Diese Technologie ist besonders effizient und zuverlässig.
Der Erfassungsbereich eines solchen Geräts kann je nach Modell variieren. Während Standard-PIR-Melder Bewegungen in einem festgelegten Bereich erfassen, sind Präsenzmelder noch sensibler. Sie reagieren bereits auf kleinste Bewegungen, was sie ideal für Innenräume macht.
Ein großer Vorteil ist die erhöhte Sicherheit. Durch die automatische Ausleuchtung dunkler Bereiche wird das Risiko von Unfällen oder Einbrüchen reduziert. Gleichzeitig spart man Energie, da die Beleuchtung nur bei Bedarf aktiviert wird.
Bewegungsmelder sind sowohl in privaten als auch gewerblichen Bereichen einsetzbar. Im Smart Home integriert, bieten sie zusätzlichen Komfort. Typische Anwendungsfälle sind Außenbereiche wie Wege und Garagen sowie Innenräume wie Treppenhäuser.
Im Haus sorgen sie für mehr Sicherheit und Energieeffizienz. Mit der richtigen Auswahl und Platzierung kann ein Bewegungsmelder ein wertvoller Bestandteil Ihres Zuhauses werden.
| Typ | Einsatzbereich | Vorteile |
|---|---|---|
| Standard-PIR-Melder | Außenbereiche | Zuverlässige Bewegungserkennung |
| Präsenzmelder | Innenräume | Höhere Sensibilität |
Die verschiedenen Arten von Bewegungsmeldern
Die Wahl des richtigen Bewegungsmelders hängt von Technologie, Montageart und Einsatzort ab. Es gibt verschiedene Modelle, die sich in ihrer Funktionsweise und ihrem Einsatz unterscheiden. Die gängigsten Technologien sind PIR (Passive Infrarot) und HF (Hochfrequenz) oder Radar.
PIR-Melder reagieren auf Wärmestrahlung und sind ideal für den Außenbereich. HF-Melder hingegen nutzen Mikrowellen, um Bewegungen zu erfassen. Sie sind unabhängig von der Umgebungstemperatur und eignen sich besonders für Bereiche mit Hindernissen.
Bei der Montage unterscheidet man zwischen Unterputz- und Aufputz-Varianten. Unterputz-Melder sind in der Wand eingelassen und bieten ein schlankes Design. Aufputz-Melder sind einfacher zu installieren und eignen sich für nachträgliche Anwendungen.
Für den Außenbereich sind IP-Schutzklassen entscheidend. Modelle mit IP55 sind wetterfest und bieten Schutz vor Staub und Wasser. Spezialmodelle wie 360°-Deckenmelder ermöglichen eine Rundum-Überwachung, während Unterkriechschutz-Melder für Türbereiche entwickelt wurden.
| Technologie | Einsatzbereich | Vorteile |
|---|---|---|
| PIR-Melder | Außenbereiche | Zuverlässige Wärmeerkennung |
| HF-Melder | Innenbereiche | Unabhängig von Temperatur |
| Ultraschall | Komplexe Umgebungen | Höhere Sensibilität |
Ein weiterer wichtiger Aspekt ist die Verkabelung. Zwei-Draht-Systeme sind einfacher zu installieren, während Drei-Draht-Systeme mehr Kontrolle bieten. Weitere Informationen zu den verschiedenen Bewegungsmelder-Technologien finden Sie hier.
Vorbereitung: Was Sie vor der Installation beachten sollten
Bevor Sie mit der Installation beginnen, ist eine sorgfältige Vorbereitung unerlässlich. Dies stellt sicher, dass der Prozess reibungslos verläuft und das Gerät optimal funktioniert. Achten Sie dabei auf die erforderlichen Mindestabstände zu Wärmequellen wie Heizungen oder Lampen.
Die maximale Montagehöhe sollte 5 Meter nicht überschreiten. Dies gewährleistet eine zuverlässige Erfassung von Bewegungen. Berücksichtigen Sie auch Umwelteinflüsse wie Wind oder Regen, insbesondere bei der Installation im Außenbereich.
Analysieren Sie den gewünschten Erfassungsbereich, um den besten Standort zu finden. Planen Sie die Kabelwege und Netzanschlusspunkte im Voraus, um spätere Komplikationen zu vermeiden. Wählen Sie einen geeigneten Erfassungswinkel zwischen 180° und 300°, um den Bereich optimal abzudecken.
Vermeiden Sie Störquellen wie bewegliche Pflanzen oder starke Wärmequellen. Diese können die Funktion beeinträchtigen. Beachten Sie außerdem die rechtlichen Vorgaben gemäß NAV-Verordnung, um sicherzustellen, dass die Installation den geltenden Normen entspricht.
Im Haus ist es wichtig, den Stromkreis vor der Installation zu prüfen. Weitere Tipps zur sicheren Elektroinstallation finden Sie hier.
Benötigtes Werkzeug und Materialien
Für eine erfolgreiche Elektroinstallation sind das richtige Werkzeug und die passenden Materialien entscheidend. Ohne sie kann die Arbeit schnell kompliziert oder sogar gefährlich werden. Wir zeigen Ihnen, was Sie unbedingt benötigen.
Ein Spannungsprüfer ist unverzichtbar, um sicherzustellen, dass der Stromkreis spannungsfrei ist. Zusätzlich benötigen Sie einen Schraubendreher mit Schlitz- und Kreuzschlitzkopf, um Drähte sicher zu verbinden. Eine Abisolierzange hilft dabei, Kabelenden präzise freizulegen.
Weitere wichtige Werkzeuge sind ein Seitenschneider zum Kürzen von Drähten und ein Phasenprüfer für die grobe Orientierung. Kabelbinder oder Isolierband sorgen dafür, dass die Verbindungen sicher und ordentlich bleiben.
Bei den Materialien spielt der Kabeltyp eine zentrale Rolle. NYM-J 3×1,5mm² oder ähnliche Kabel sind ideal für die meisten Installationen. Steckklemmen oder Schraubklemmen gewährleisten eine sichere Verbindung der Drähte.
Für Unterputzinstallationen benötigen Sie eine Unterputzdose, während Aufputzdosen für nachträgliche Anwendungen geeignet sind. Weitere Tipps zur sicheren Elektroinstallation finden Sie hier.
| Werkzeug/Material | Verwendung |
|---|---|
| Spannungsprüfer | Prüfung der Spannungsfreiheit |
| Schraubendreher | Verbinden von Drähten |
| Abisolierzange | Freilegen von Kabelenden |
| Seitenschneider | Kürzen von Drähten |
| Kabelbinder/Isolierband | Sichern von Verbindungen |
| NYM-J 3×1,5mm² Kabel | Elektrische Verbindungen |
| Steckklemmen/Schraubklemmen | Sichere Drahtverbindungen |
Sicherheitshinweise: Arbeiten am Stromkreis
Arbeiten am Stromkreis erfordern besondere Vorsicht und Fachkenntnisse. Die Einhaltung der fünf Sicherheitsregeln nach DIN VDE 0105 ist unerlässlich, um Unfälle zu vermeiden. Diese Regeln gelten sowohl für Privatpersonen als auch für Fachkräfte.
Der erste Schritt ist die Spannungsfreiheitsprüfung. Verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass der Stromkreis spannungsfrei ist. Diese Prüfung sollte immer vor Beginn der Arbeiten durchgeführt werden.
Ein weiterer wichtiger Aspekt ist der richtige Umgang mit dem Schutzleiter (PE). Dieser sorgt dafür, dass im Fehlerfall der Strom sicher abgeleitet wird. Achten Sie darauf, dass der Schutzleiter immer korrekt angeschlossen ist.
Bei der Arbeit mit Drehstromsystemen ist besondere Vorsicht geboten. Eine falsche Phasentrennung kann zu schwerwiegenden Gefahren führen. Stellen Sie sicher, dass alle Phasen korrekt getrennt sind, bevor Sie mit der Arbeit beginnen.
Fachgerechte Abschottung ist ebenfalls entscheidend. Dies verhindert, dass sich Fehler auf andere Teile der Elektroinstallation auswirken. Verwenden Sie geeignete Abschottungsmaterialien, um die Sicherheit zu gewährleisten.
Bei Eigeninstallationen sollten Sie sich der Haftungsfragen bewusst sein. Fehlerhafte Installationen können nicht nur gefährlich sein, sondern auch rechtliche Konsequenzen nach sich ziehen. Im Zweifelsfall ziehen Sie immer einen Fachmann hinzu.
- Führen Sie immer eine Spannungsfreiheitsprüfung durch.
- Verwenden Sie den Schutzleiter korrekt.
- Achten Sie auf die richtige Phasentrennung.
- Sorgen Sie für fachgerechte Abschottung.
- Beachten Sie Haftungsfragen bei Eigeninstallationen.
Schritt-für-Schritt Anleitung: Bewegungsmelder anschließen
Die Installation eines Bewegungsmelders erfordert Präzision und Sorgfalt. Mit der richtigen Vorbereitung und den passenden Werkzeugen können Sie den Prozess effizient und sicher durchführen. Wir zeigen Ihnen, wie Sie Schritt für Schritt vorgehen.
Stromkreis abschalten und Spannungsfreiheit prüfen
Bevor Sie beginnen, ist es wichtig, den Stromkreis abzuschalten. Verwenden Sie einen Spannungsprüfer, um sicherzustellen, dass keine Spannung anliegt. Diese Sicherheitsmaßnahme ist unerlässlich, um Unfälle zu vermeiden.
Überprüfen Sie die Farbcodierung der Drähte: L (braun/schwarz), N (blau) und PE (grün-gelb). Diese Kennzeichnung hilft Ihnen, die richtigen Verbindungen herzustellen.
Verkabelung vorbereiten und Drähte anschließen
Isolieren Sie die Drähte mit einer Abisolierzange auf eine maximale Länge von 10 mm. Achten Sie darauf, dass die Enden sauber und frei von Beschädigungen sind. Verwenden Sie Klemmen, um die Drähte sicher zu verbinden.
Für Zwei- und Drei-Draht-Systeme gelten unterschiedliche Anschlussvarianten. Stellen Sie sicher, dass Sie die richtige Schaltung für Ihr Modell verwenden. Fehler bei der Verkabelung können die Funktion beeinträchtigen.
Bewegungsmelder befestigen und ausrichten
Nach der Verkabelung können Sie den Bewegungsmelder an der gewünschten Position befestigen. Verwenden Sie Schrauben oder Klemmhalterungen, um das Gerät sicher zu montieren. Achten Sie darauf, dass der Erfassungsbereich frei von Hindernissen ist.
Richten Sie den Melder so aus, dass er den gewünschten Bereich optimal abdeckt. Testen Sie die Funktion, indem Sie den Stromkreis wieder einschalten und eine Bewegung im Erfassungsbereich simulieren.
- Überprüfen Sie die Farbcodierung der Drähte.
- Verwenden Sie Klemmen für sichere Verbindungen.
- Testen Sie die Funktion nach der Installation.
Bewegungsmelder ausrichten und einstellen
Die korrekte Ausrichtung und Einstellung eines Bewegungsmelders ist entscheidend für seine optimale Funktion. Mit den richtigen Parametern können Sie die Empfindlichkeit und Reichweite an Ihre Bedürfnisse anpassen. Dies sorgt für eine effiziente Nutzung und minimiert Fehlauslösungen.
Der Einstellbereich von 15-0 Lux ermöglicht es, den Dämmerungsschalter präzise zu justieren. So wird die Beleuchtung nur bei Bedarf aktiviert, was Energie spart. Die Nachlaufzeiten können zwischen 10 Sekunden und 15 Minuten variieren, je nach Modell und Anwendung.
Die Kalibrierung des Erfassungswinkels ist ein wichtiger Schritt. Ein Laserpointer kann dabei helfen, den optimalen Bereich festzulegen. Dies ist besonders nützlich, um Hindernisse zu vermeiden und den Melder präzise auszurichten.
Für eine optimale Nachtabschaltung können Sie den Energiesparmodus aktivieren. Dies reduziert den Stromverbrauch und verlängert die Lebensdauer der Beleuchtung. Bei Fehlauslösungen sollten Sie die Empfindlichkeit anpassen oder den Standort überprüfen.
| Parameter | Empfohlene Einstellung |
|---|---|
| Empfindlichkeit | Mittel bis Hoch |
| Reichweite | Je nach Einsatzort |
| Dämmerungsschalter | 15-0 Lux |
| Nachlaufzeit | 1-5 Minuten |
Die Synchronisation mit Smart-Home-Zeitplänen bietet zusätzlichen Komfort. So können Sie die Beleuchtung an Ihren Tagesablauf anpassen. Praxiswerte für verschiedene Umgebungen helfen dabei, die besten Einstellungen zu finden.

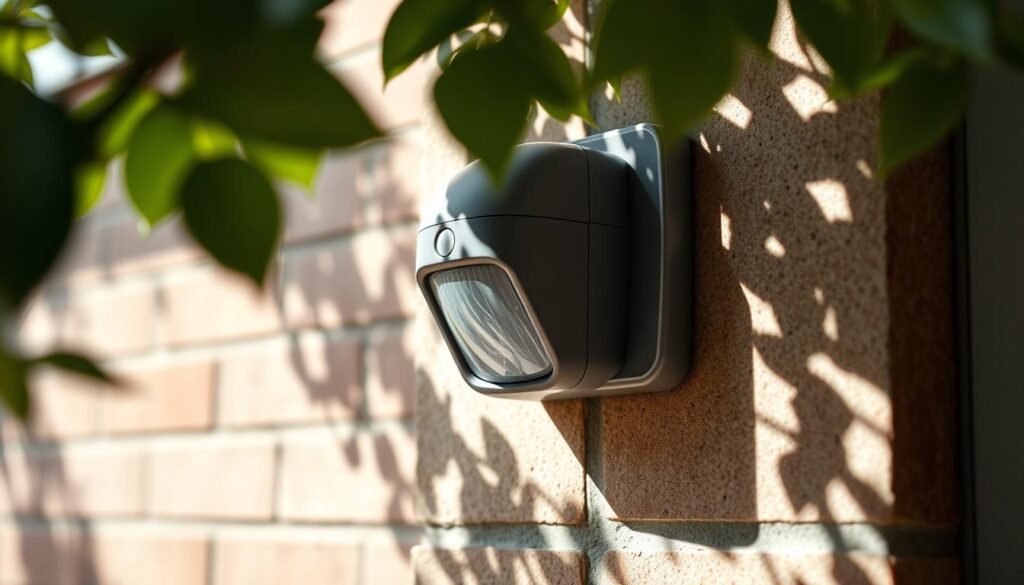

Besonderheiten bei der Installation im Außenbereich
Die Installation im Außenbereich erfordert besondere Überlegungen. Hier spielen Witterungseinflüsse wie Regen, Schnee und extreme Temperaturen eine zentrale Rolle. Um eine zuverlässige Funktion zu gewährleisten, sollten Sie auf die richtige IP-Schutzklasse achten. Ab IP44 ist das Gerät spritzwassergeschützt und eignet sich für den Einsatz im Freien.
Die Montagehöhe ist ein weiterer wichtiger Faktor. Ein Unterkriechschutz ab 2,4 Metern verhindert, dass Tiere oder Personen den Sensor unbeabsichtigt auslösen. Achten Sie auch auf den maximalen Neigungswinkel von 25°, um den Erfassungsbereich optimal auszunutzen.
Für den Garten oder andere Freiflächen sind frostsichere Materialien empfehlenswert. Diese gewährleisten, dass das Gerät auch bei Minustemperaturen einwandfrei funktioniert. Wintertaugliche Gehäuseheizungen können zusätzlichen Schutz bieten.
Blitzschutzmaßnahmen sind bei Freileitungen unerlässlich. Dies minimiert das Risiko von Schäden durch elektrische Überspannungen. Vogelabwehrsysteme können zudem verhindern, dass Vögel den Sensor blockieren oder beschädigen.
Langzeittests unter verschiedenen Wetterbedingungen helfen, die Zuverlässigkeit des Geräts zu überprüfen. Weitere Tipps zur Installation im Außenbereich finden Sie hier.
Nachrüsten: Bewegungsmelder an bestehende Beleuchtung anschließen
Das Nachrüsten eines Bewegungsmelders an bestehende Beleuchtung ist eine praktische Lösung, um Sicherheit und Komfort zu erhöhen. Bevor Sie beginnen, sollten Sie die Kompatibilität des Leuchtmittels prüfen. Nicht jede Lampe eignet sich für den Anschluss an einen Sensor. Achten Sie darauf, dass die Leistung des Leuchtmittels den Spezifikationen des Melders entspricht.
Für verschiedene Fassungen gibt es Adapterlösungen, die den Anschluss erleichtern. Diese sind besonders nützlich, wenn Sie ältere Leuchten modernisieren möchten. Bei der Integration in Smart Home-Systeme spielen BUS-Systeme eine wichtige Rolle. Sie ermöglichen eine zentrale Steuerung und erhöhen den Komfort.
Die maximale Lastberechnung ist ein weiterer wichtiger Aspekt. Verwenden Sie beispielsweise NYM-J5x1,5mm² Kabel, um eine sichere Verbindung zu gewährleisten. Für alle, die keine Kabelarbeiten durchführen möchten, bieten Funklösungen eine praktische Alternative. Diese sind einfach zu installieren und erfordern keine aufwendige Verkabelung.
- Adapterlösungen für verschiedene Fassungen
- Integration in BUS-Systeme
- Maximale Lastberechnung exemplarisch
- Funklösungen ohne Kabelarbeiten
- Retrofit-Beispiele mit Markenprodukten
Retrofit-Lösungen von Marken wie Theben bieten spezifische Produkte, die sich einfach in bestehende Systeme integrieren lassen. Weitere Informationen zur Installation finden Sie hier.
Fazit: Bewegungsmelder anschließen – Sicherheit und Komfort für Ihr Zuhause
Mit der richtigen Installation eines Sensors erhöhen Sie die Sicherheit und den Komfort in Ihrem Zuhause. Die Einhaltung der Sicherheitsstandards ist dabei entscheidend, um Unfälle zu vermeiden und eine zuverlässige Funktion zu gewährleisten.
Eine Wirtschaftlichkeitsberechnung zeigt, dass sich die Investition durch Energieeffizienz und reduzierte Stromkosten schnell amortisiert. Zukünftige Trends in der Sensortechnologie versprechen noch präzisere und intelligentere Lösungen.
Für die Erstinbetriebnahme empfehlen wir eine Checkliste: Prüfen Sie die korrekte Verkabelung, testen Sie den Erfassungsbereich und stellen Sie die Empfindlichkeit ein. Bei Sonderfällen, wie komplexen Außenbereichen, sollten Sie Experten hinzuziehen.
